【HTT·技術資訊】機床知識科普——機床壓力控制回路分析

Time：2017-11-10 Scan：

機床

壓力控制回路分析

在車間我們經常會聽到“高低壓”,、“卸油”,、“調壓”等詞語,，這次主要分析我們機床常用的壓力控制回路---調壓和卸荷,。所謂壓力控制回路主要是指控制液壓系統中的壓力，從而滿足機床所需要求,。包括調壓,、減壓、增壓,、保壓,、卸荷和平衡等,。

1

調壓回路

使液壓系統的壓力保持恒定或不超過某個數值,。

在使用定量泵泵組中（齒輪泵屬于定量泵），液壓泵的供油壓力可以通過溢流閥來調節,；

在使用變量泵泵組中（我們使用的MOOG柱塞泵屬于變量泵）,，用安全閥（這時使用的溢流閥屬于安全閥）來限定系統的最高壓力，防止系統過載,。

若系統中需要二種以上的壓力,，則可采用多級調壓回路。

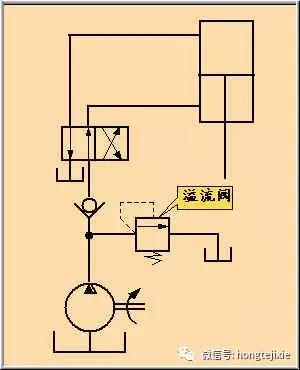

單級調壓回路

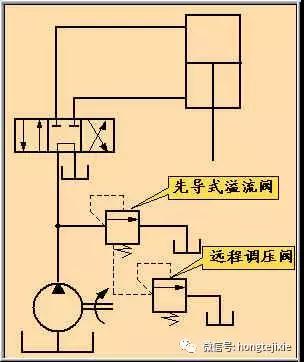

雙級調壓回路

該回路中先導式溢流閥用于限定系統最高壓力,，需要安裝在操作者不易碰到的地方,，由我們自己調好，避免用戶誤操作,；而遠程調壓閥應安裝在用戶便于調節的地方,。

2

卸荷回路

在單件零件加工完成時，為避免高壓泵組或臟油泵頻繁啟動而采用,。卸荷回路主要作用是在高壓泵組或臟油泵短時間停止工作時,，讓泵低載或空載的情況下工作。


卸荷回路

1,、利用二位二通閥卸荷的回路：當二位二通閥左位工作,，泵排除的油以接近零壓狀態流回油箱以節省動力并避免油溫上升。注意二位二通閥的額定流量必須和泵的流量相適宜,。

2,、利用換向閥卸荷的回路：是采用M型中位機能換向閥，當閥位處于中位置時,，泵排出的液壓油直接經換向閥的PT通路流回油箱,，泵的工作壓力接近于零,。使用此種方式卸荷，方法比較簡單,，但壓力損失較多,，且不適用于一個泵驅動兩個或兩個以上執行元件的場所。注意三位四通換向閥的流量必須和泵的流量相適宜,。

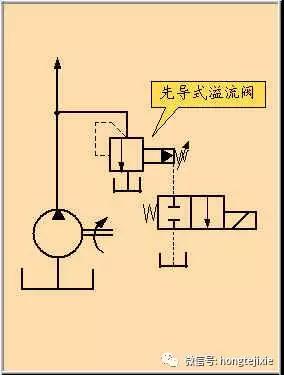

3,、利用溢流閥遠程控制口卸荷的回路，將電磁換向閥與先導式溢流閥組合在一起,，這種組合稱電磁溢流閥,。（高低壓）

我們?cè)谑褂脵C(jī)床的過程中通常以實際操作為主，以上所講的理論知識往往都一帶而過,。

然而事實并非如此,。

HTT推出的深孔鉆完整的解決方案是以理論作為基礎，豐富的專業知識,、為客戶專業設計方案為主導,，落實到實際操作每一步的務實求真方案。
